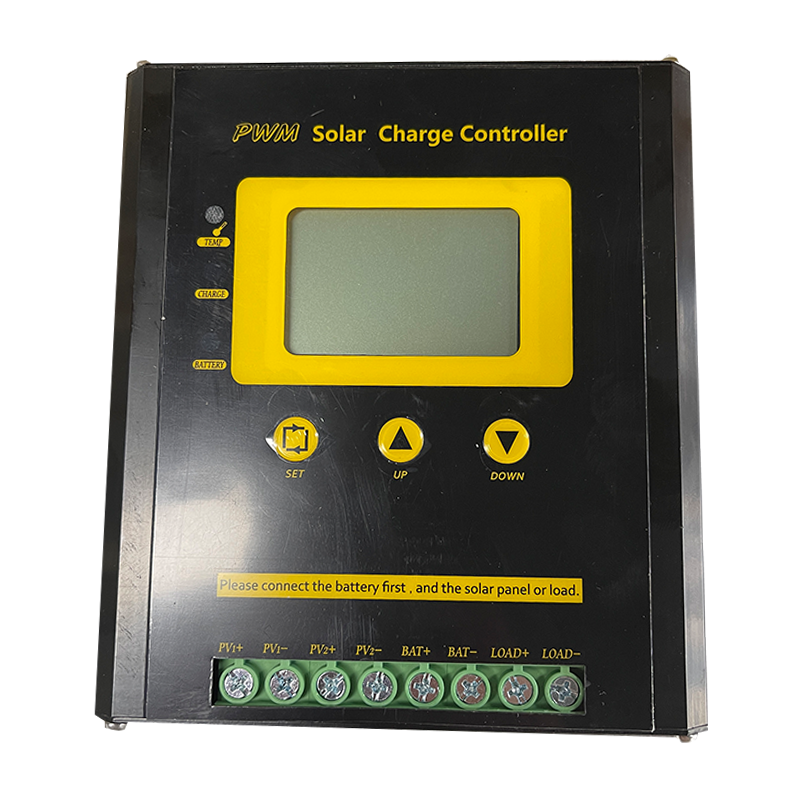

Controlador de carga PWM
Un controlador de carga solar es un dispositivo electrónico utilizado en aplicaciones fuera de la red e híbridas fuera de la red para regular la entrada de corriente y voltaje desde paneles fotovoltaicos a baterías y cargas eléctricas (luces, ventiladores, monitores, cámaras de vigilancia, equipos de control de procesos y telecomunicaciones, etc.). .). El controlador carga y mantiene de forma segura las baterías en un estado de carga alto sin sobrecargarlas. Un buen controlador de carga solar puede prolongar la vida útil de la batería, mientras que un controlador de carga de mala calidad puede provocar fallos en la batería y provocar que todo el sistema fuera de la red se apague. Los controladores de carga solar también se denominan comúnmente reguladores de carga solar.

* Consultar precio

Teléfono:  +8613589069779
WhatsApp: +8613589069779
Correo electrónico:hemuvision@163.com
Skype: peter.wang666
Contáctenos

DESCRIPCIÓN DEL PRODUCTO

CONTROLADOR DE CARGA SOLAR PWM

Un controlador de carga solar es un dispositivo electrónico utilizado en aplicaciones fuera de la red e híbridas fuera de la red para regular la entrada de corriente y voltaje desde paneles fotovoltaicos a baterías y cargas eléctricas (luces, ventiladores, monitores, cámaras de vigilancia, equipos de control de procesos y telecomunicaciones, etc.). .). El controlador carga y mantiene de forma segura las baterías en un estado de carga alto sin sobrecargarlas. Un buen controlador de carga solar puede prolongar la vida útil de la batería, mientras que un controlador de carga de mala calidad puede provocar fallos en la batería y provocar que todo el sistema fuera de la red se apague. Los controladores de carga solar también se denominan comúnmente reguladores de carga solar.

Un controlador de carga solar está disponible en dos tecnologías diferentes, PWM y MPPT.

Un controlador de carga PWM (modulación de ancho de pulso) cuenta con una batería que está conectada a la fuente de energía solar mediante un interruptor electrónico. Cuando la batería alcanza la carga completa, la corriente eléctrica se reduce gradualmente hasta llegar a un estado de bajo mantenimiento (donde luego permanecerá).

El controlador de carga solar PWM adopta un modo de carga de tres etapas de carga fuerte, carga equilibrada y carga flotante. El controlador de carga PWM resuelve el problema de que la carga de la batería no se satisface y la duración de la batería es corta



Artículo PWM-10 PWM-20
Parámetros de la batería Corriente de carga máxima 10 A 20A
Voltaje del sistema Reconocimiento automático 12/24V
Voltios máximos en Bat. Terminal 35V
Tipo de Batería Gel, AGM, líquido, litio (predeterminado: gel)
Gel, AGM, Líquido Voltaje de carga rápida antes de la etapa de carga de refuerzo o ecualización
Voltaje de refuerzo 14,5/29,0 V a 25 ℃
Voltaje de ecualización 14,8/29,6 V a 25 ℃ (líquido, AGM)
Voltaje de flotación 13,7/27,4 V a 25 ℃
Bajo voltaje. Desconectar 10,8~11,8V/21,6~23,6V (predeterminado: 11,2/22,4V)
Protección contra sobrecarga 15,8/31,3 V
Temperatura. Compensación -4,17 mV/K por celda (impulso, ecualización), -3,33 mV/K por celda (flotación)
Litio Voltaje objetivo de carga 10,1~32,0 V (litio, predeterminado: 14,4 V)
Desconexión de bajo voltaje 9,0~30,0 V (litio, predeterminado: 10,6 V)
Parámetros del panel Voltios máximos en el terminal fotovoltaico *1 25V/50V
Anochecer/Amanecer detecta voltios. 8,0/16,0 V
Parámetros de carga Corriente de salida 10 A 20A
Modo de carga Siempre encendido (predeterminado), farola, modo definido por el usuario
Autoconsumo 8mA/12mA
Toma de tierra Positivo común
Terminales de potencia 8 AWG (10 mm²)
Temperatura ambiente -20~+50℃
Temperatura de almacenamiento -25~+80℃
Humedad ambiental 0~100% HR
Grado de protección IP32
Altitud máxima 4000m

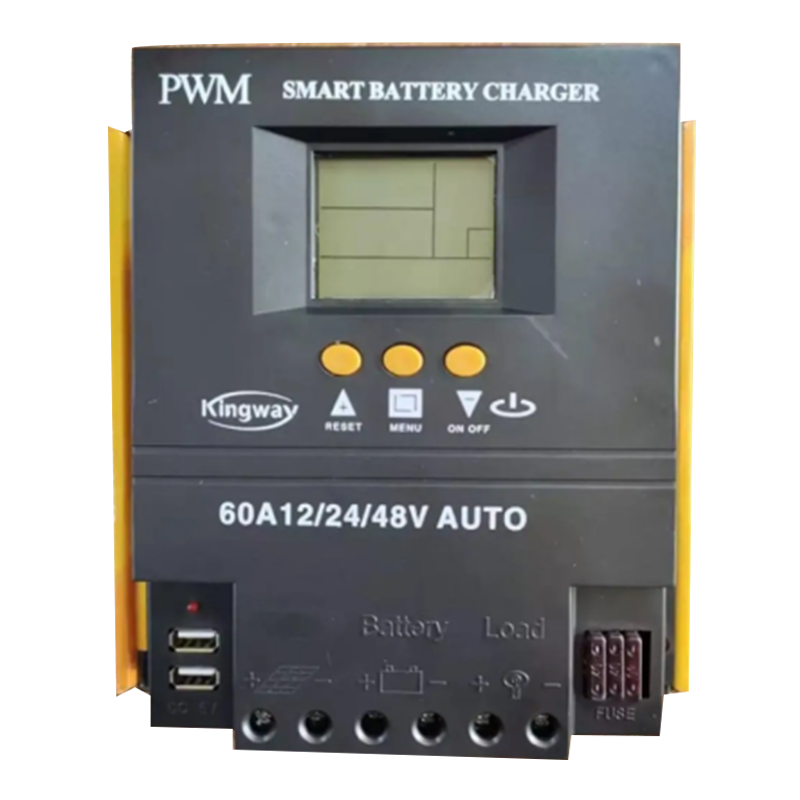

Artículo PWM-60
Parámetros de la batería Corriente de carga máxima 60A
Voltaje del sistema Reconocimiento automático 12/24/36/48V
Voltios máximos en Bat. Terminal 65V
Tipo de Batería Gel, AGM, líquido, litio (predeterminado: gel)
Gel, AGM, Líquido Voltaje de carga rápida antes de la etapa de carga de refuerzo o ecualización
Voltaje de refuerzo 14~14,8/28~29,6/42~44,4/56~59,2V@25℃(predeterminado: 14,5/29/43,5/58V)
Voltaje de ecualización 14~15/28~30/42~45/56~60V@25℃(predeterminado: 14,8/29,6/44,4/59,2V)(Líquido, AGM)
Voltaje de flotación 13~14,5/26~29/39~43,5/52~58V@25℃(predeterminado: 13,7/27,4/41,1/54,8V)
Bajo voltaje. Desconectar 10,8~11,8/21,6~23,6/32,4~35,4/43,2~47,2V (predeterminado: 11,2/22,4/33,6/44,8V)
Volver a conectar el voltaje 11,4~12,8/22,8~25,6/34,2~38,4/45,6~51,2V (predeterminado: 12/24/36/48V)
Protección contra sobrecarga 15,8/31,3/46,8/62,3V
Temperatura. Compensación -4,17 mV/K por celda (impulso, ecualización), -3,33 mV/K por celda (flotación)
Litio Voltaje objetivo de carga 11,0~64,0 V (litio, predeterminado: 14,4 V)
Tensión de recuperación de carga 9,2~63,8 V (litio, predeterminado: 14,0 V)
Desconexión de bajo voltaje 9,0~60,0 V (litio, predeterminado: 10,6 V)
Reconexión de bajo voltaje 9,6~62,0 V (litio, predeterminado: 12,0 V)
Parámetros del panel Voltios máximos en el terminal fotovoltaico *1 25V/50V/75V/100V
Umbral día/noche Litio: 3.0~40.0VGel, AGM y líquido: 3~10/6~20/9~30/12~40V
Retraso día/noche Hora 0~30min
Parámetros de carga Corriente de salida 30A
Modo de carga Siempre encendido (predeterminado), farola, modo definido por el usuario
Parámetros del sistema Dimensiones 138*187,5*88,5mm
Peso 1,1 kilogramos
Autoconsumo 10 mA (12/24 V); 7mA (36/48V)
Comunicación RS485 (interfaz RJ11)
Opcional Ciber-BT
Toma de tierra Positivo común
Terminales de potencia 6 AWG (16 mm2)
Temperatura ambiente -20~+55℃
Temperatura de almacenamiento -25~+80℃
Humedad ambiental 0~100% HR
Grado de protección IP32
Altitud máxima 4000m
